Los componentes electrónicos son muy sensibles: una sobrecarga eléctrica o la exposición a la electricidad estática pueden causar daños irreversibles y suponer una pérdida de tiempo y dinero tanto para los fabricantes como para los administradores de las instalaciones. Por no mencionar que la acumulación de grandes cantidades de electricidad estática puede incluso provocar chispas eléctricas y, potencialmente, dar lugar a explosiones e incendios.

La ESD ha sido durante mucho tiempo una preocupación para las instalaciones de semiconductores, desde los estudios realizados por Bell Labs a principios de la década de 1960, cuando los investigadores se preocupaban por el impacto de los rayos en los chips. Estos problemas se han contenido en gran medida mediante circuitos adicionales o márgenes. A medida que los chips de computadora se vuelven más pequeños y avanzados, hay menos protección incorporada (márgenes más pequeños) para protegerse contra las descargas electrostáticas, por lo que se vuelve más difícil proteger los chips. ^[1]

Aunque la electricidad estática forma parte de la vida cotidiana, se puede regular para evitar interferencias en las operaciones diarias y mantener la seguridad de los trabajadores y las instalaciones.

Y todo empieza por los pisos.

Los pisos ESD, también conocidos como pisos disipadores de electricidad estática o pisos conductores, ofrecen un control superior de la electricidad estática, ya que evitan que esta se acumule en las personas o llegue a equipos sensibles. Estos pisos ayudan a dirigir las descargas electrostáticas hacia puntos de conexión a tierra y contribuyen a proteger tanto a los equipos sensibles como al personal. En un programa ESD completo, el piso se complementa con otras medidas de protección, como calzado ESD, superficies de mesa conectadas a tierra y muñequeras ESD.

Descubra las ventajas de los pisos ESD:

• Protegen al personal de lesiones o la muerte por descargas o explosiones. Los pisos ESD se utilizan a menudo para proteger a quienes trabajan en cuartos limpios.


• Protegen los componentes electrónicos sensibles de la electricidad estática dañina.


• Ofrecen un mejor rendimiento que la loseta, que pueden deslaminarse en condiciones de uso intensivo.


• Ahorran dinero en la sustitución o reparación de equipos electrónicos que han fallado o se han dañado debido a la electricidad estática.

• Creación de un entorno con control de estática 100 % efectivo, complementado con calzado ESD.

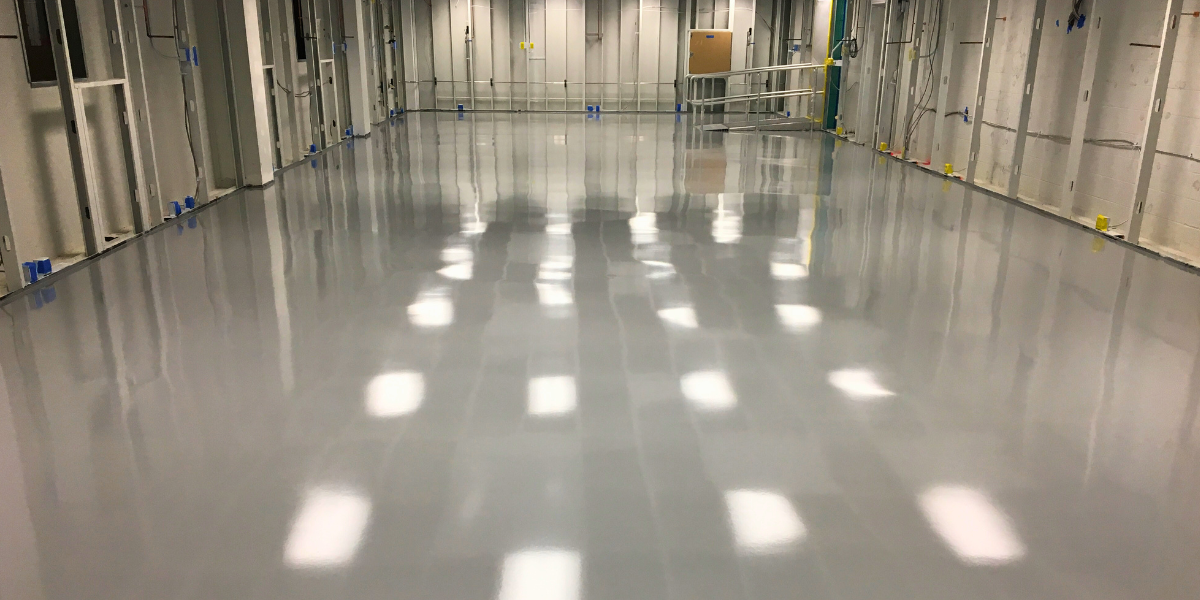

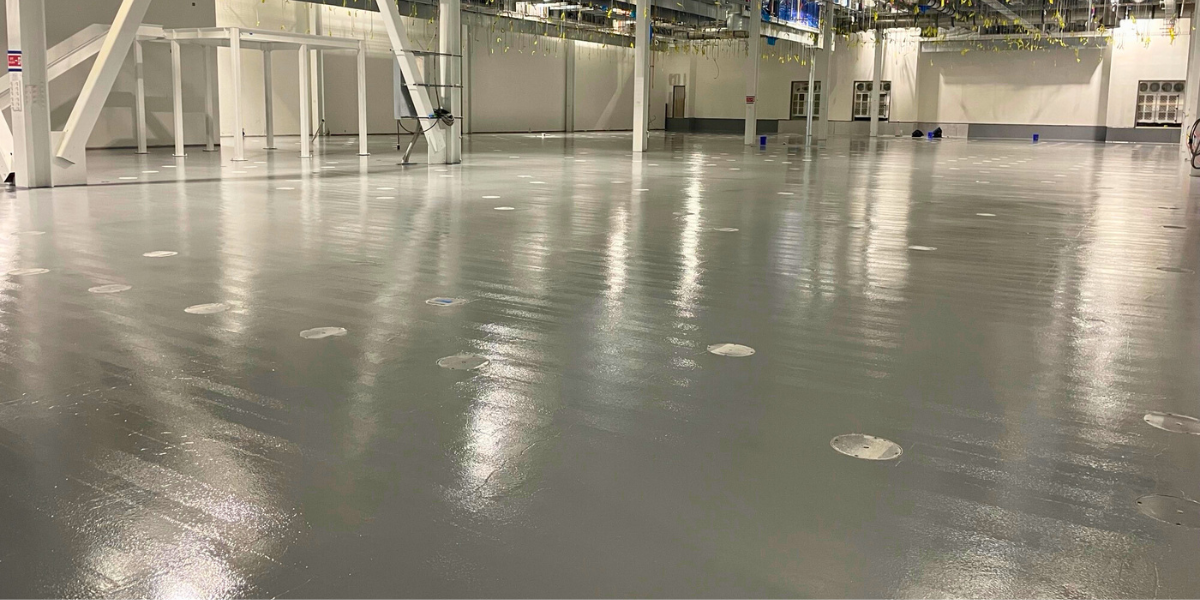

Los pisos sin juntas, seguros y limpios son la única opción para entornos de semiconductores. Las soluciones de pisos limpios vertidos in situ de Stonhard, que van desde recubrimientos hasta sistemas multicapa, están diseñadas para proteger los entornos de fabricación de chips contra la contaminación. Son resistentes a impactos, abrasión, derrames químicos y manchas, y evitan que el polvo comprometa los chips y las obleas.

Stonhard realizará la instalación según su calendario y cumplirá con sus plazos para evitar paros prolongados y pérdidas de tiempo de producción. Al elegir las soluciones para pisos de Stonhard, que ofrecen un alto rendimiento, han sido sometidas a rigurosas pruebas y son duraderas, no tendrá que preocuparse por tener que detener las operaciones debido a fallas en el piso.

Para obtener más información sobre nuestras soluciones de pisos para la industria de semiconductores, lea nuestro folleto.

Stonhard es el líder mundial indiscutible en la fabricación e instalación de sistemas de revestimiento de suelos, paredes y revestimientos de polímeros de alto rendimiento. Stonhard cuenta con 300 gerentes territoriales y 200 equipos de aplicación en todo el mundo que trabajarán con usted en las especificaciones de diseño, la gestión del proyecto, la entrega final y el servicio posventa. La garantía de Stonhard, que ofrece un único proveedor, cubre tanto los productos como la instalación. Contáctenos para obtener más información sobre nuestros métodos de instalación de precisión y nuestros productos especializados.
